TBI滾珠絲桿SFU2504、SFU2505、SFU2506、SFU2508、SFU2510螺母尺寸圖示：

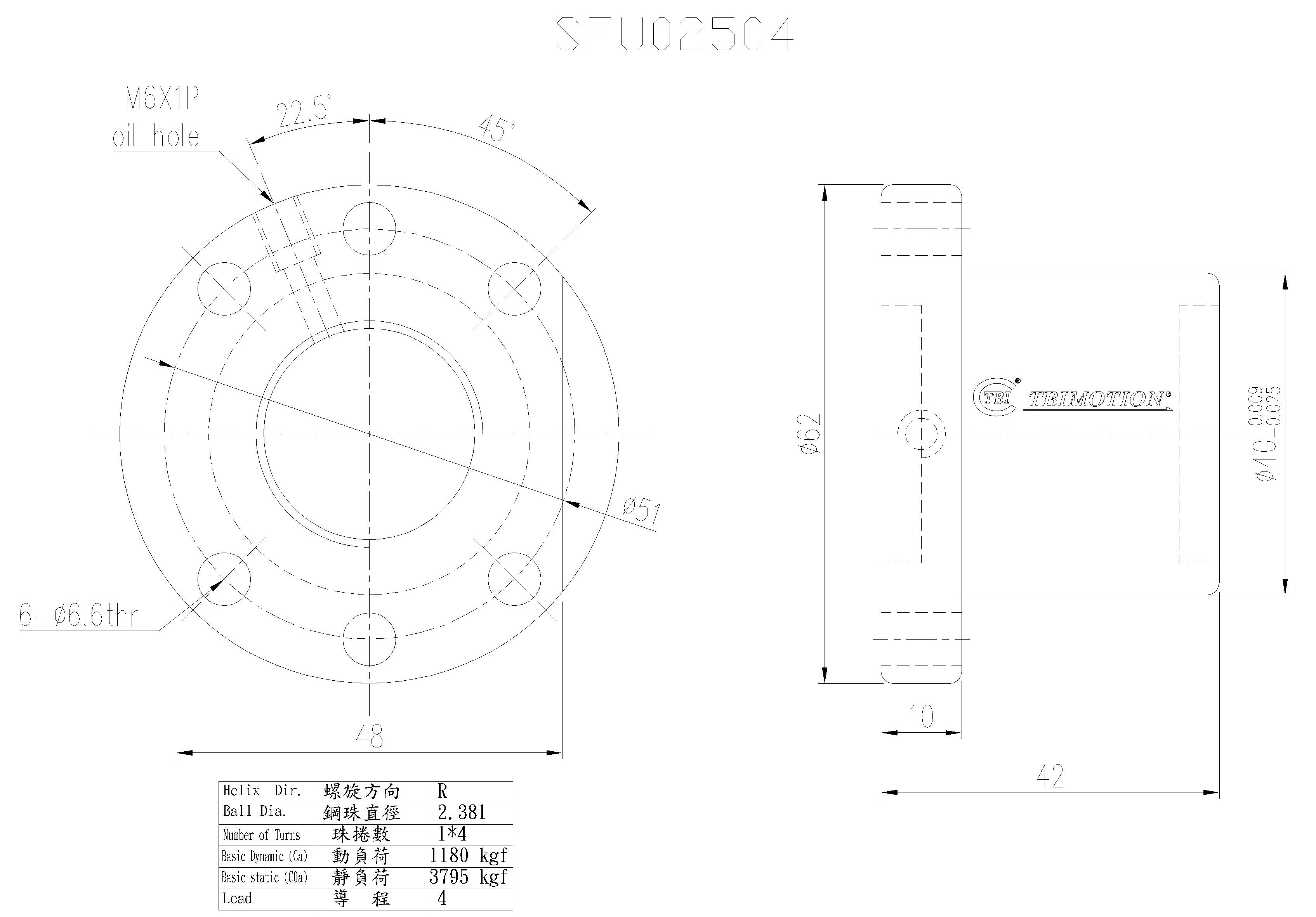

TBI滾珠絲桿SFUR02504T4D,絲桿直徑25，導程04，鋼珠圈數4，鋼珠直徑2.381，雙切邊法蘭，安裝孔6孔，動額定負荷1180，靜額定負荷3795，剛性43

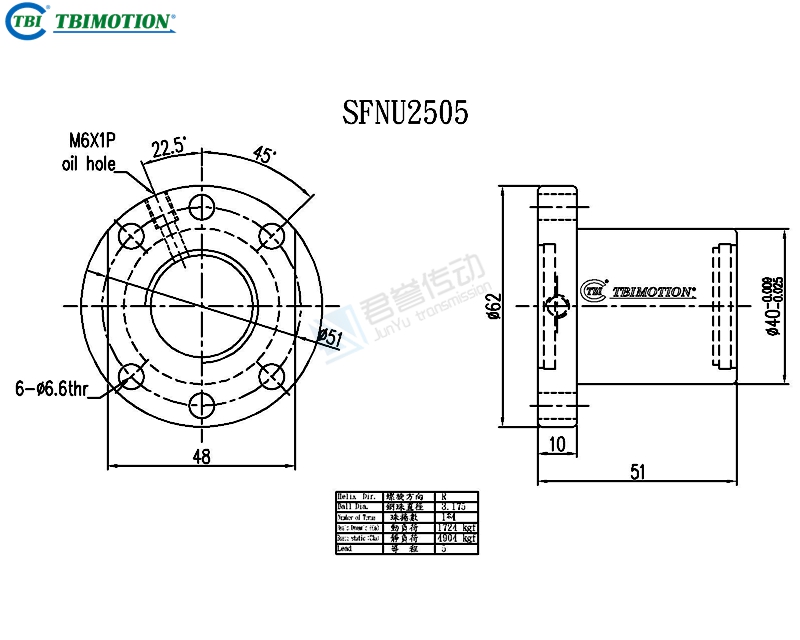

TBI滾珠絲桿SFNUR02505T4D,絲桿直徑25，導程05，鋼珠圈數4，鋼珠直徑3.175，雙切邊法蘭，安裝孔6孔，動額定負1724，靜額定負荷4904，剛性45

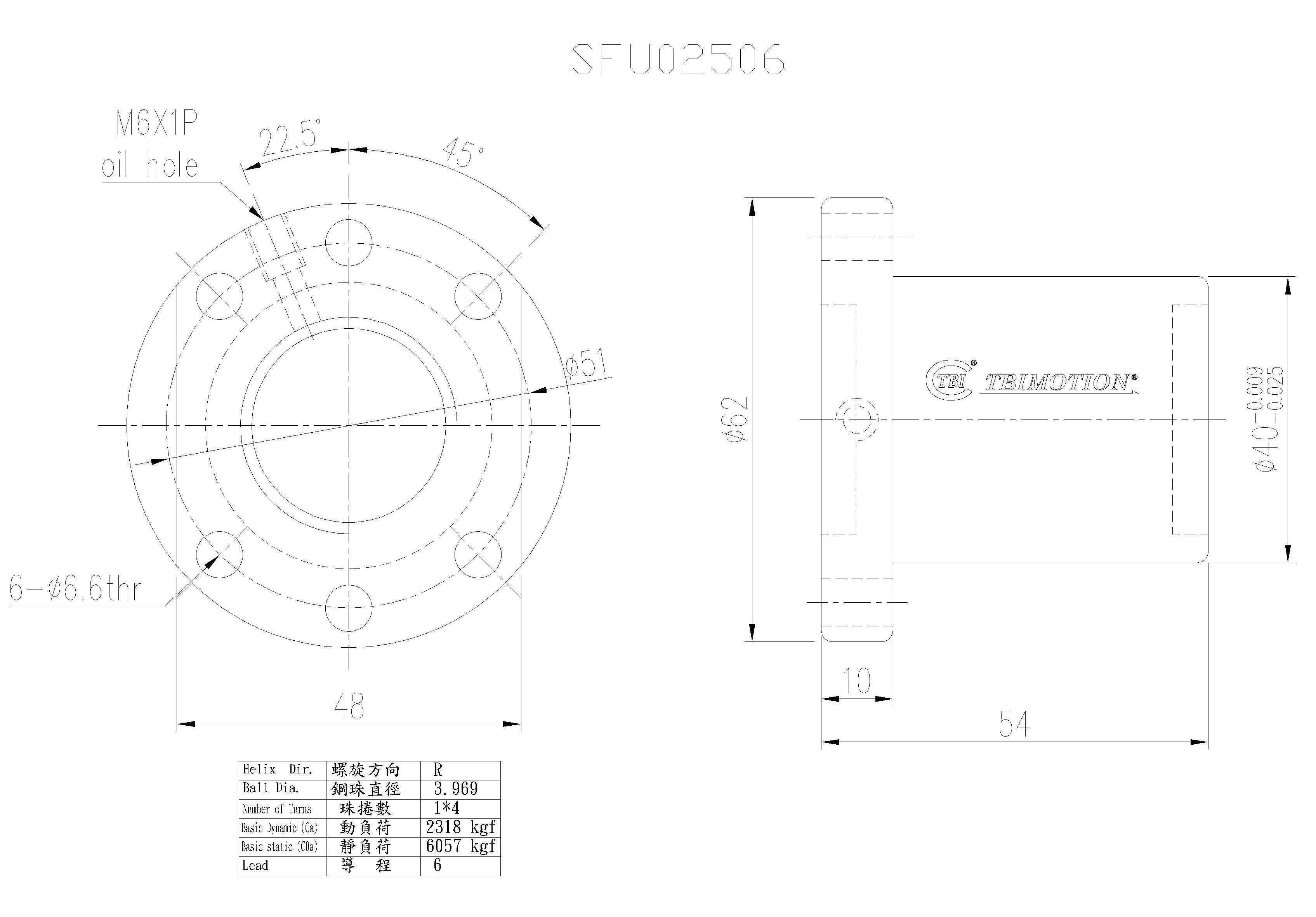

TBI滾珠絲桿SFUR02506T4D,絲桿直徑25，導程06，鋼珠圈數4，鋼珠直徑3.969，雙切邊法蘭，安裝孔6孔，動額定負荷2318，靜額定負荷6057，剛性47

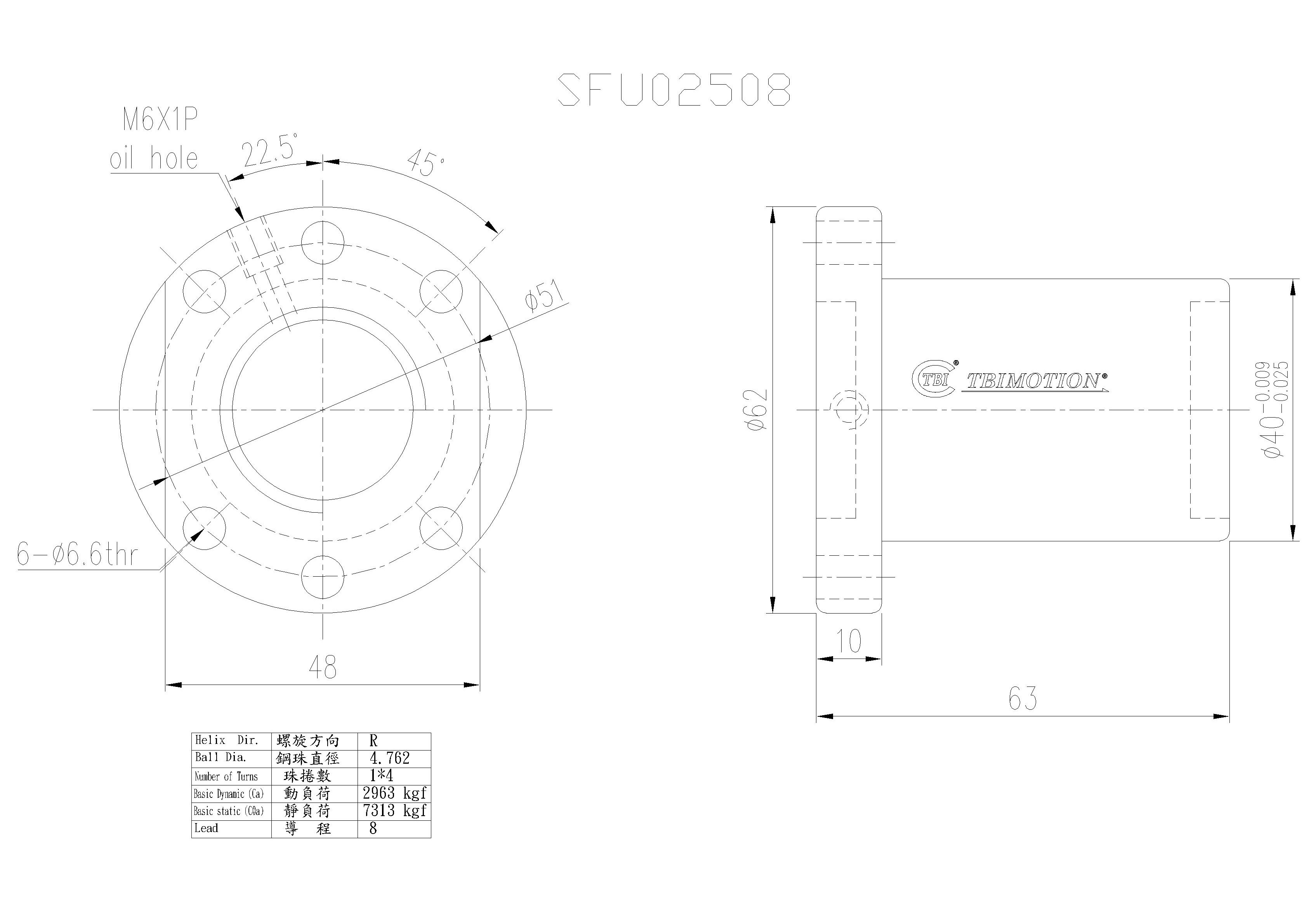

TBI滾珠絲桿SFUR02508T4D,絲桿直徑25，導程08，鋼珠圈數4，鋼珠直徑4.762，雙切邊法蘭，安裝孔6孔，動額定負荷2963，靜額定負荷7313，剛性49

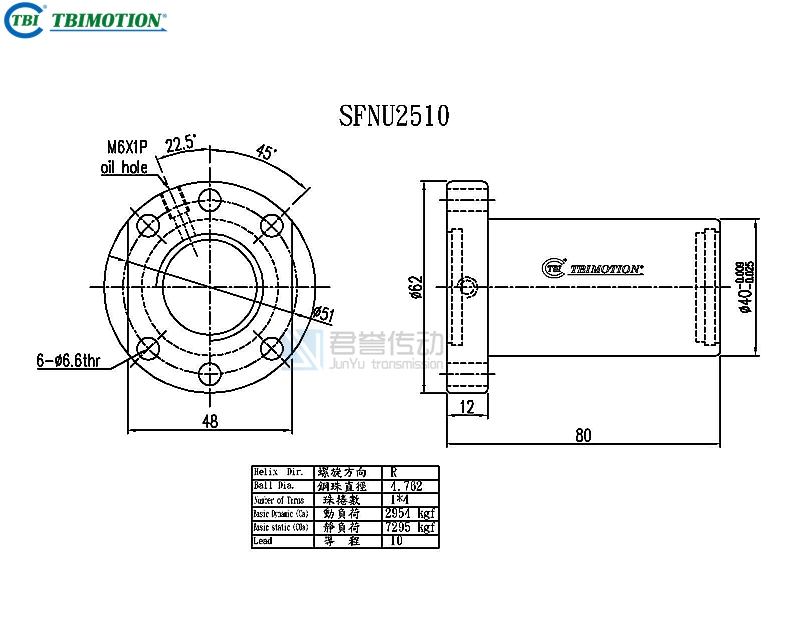

TBI滾珠絲桿SFNUR02510T4D,絲桿直徑25，導程10，鋼珠圈數4，鋼珠直徑4.762，雙切邊法蘭，安裝孔6孔，動額定負2954，靜額定負荷7295，剛性50
